선박 엔진 안전밸브의 모든 것

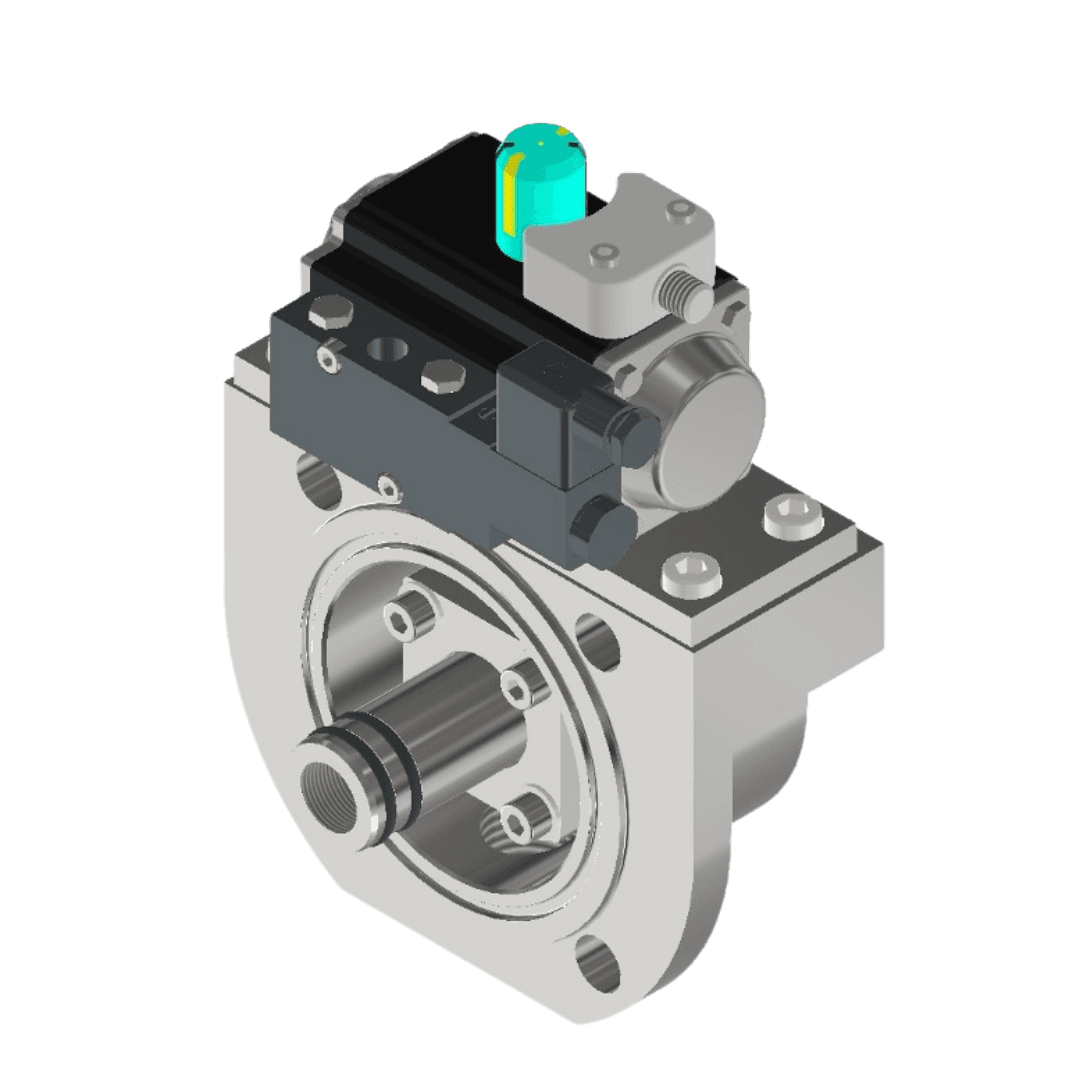

ZGV 시리즈 - DF 엔진용 가스 벤팅 밸브
ZGV 가스 벤팅 밸브는 DF 엔진의 LNG 연료 시스템에서 가스 방출을 안전하게 제어하는 핵심 안전 부품입니다. Single Type과 Double Type으로 제공되며, SUS316L 스테인리스 스틸로 제작됩니다. 설계 온도 -55~80°C, 시험 압력 15 bar의 극한 환경에 대응합니다.
관련 인증
DNVLRKR
특징
설계 압력 10 bar / 시험 압력 15 bar
설계 온도: -55~80°C
SUS316L 스테인리스 스틸 재질 (VALVE HOUSING, VALVE BODY)
Single Type / Double Type 선택 가능
Normal Position: OPEN
누출 방지 이중 씰링 구조
극저온 환경 대응 설계
적용 분야
- DF 엔진 LNG 연료 공급 계통의 가스 벤팅
- 연료 가스 매니폴드 비상 압력 방출
- LNG 벙커링 연결부 및 가스 트레인 안전 장치
- -55°C 극저온 환경에서 작동하는 LNG 연료 설비
기술 상세 정보
ZGV 가스 벤팅 밸브는 DF 엔진의 LNG 연료 시스템에서 비정상적인 가스 누적이나 압력 상승 시 안전하게 가스를 외부로 방출하는 상시 개방(Normal Open) 방식의 제어 밸브입니다.
LNG 연료는 약 -162°C에서 액화 저장되며, 기화 후 엔진으로 공급됩니다. 연료 공급 계통의 가스 벤팅 밸브는 시스템 정지, 퍼징(purging), 비상 상황에서 가스를 안전하게 대기로 방출하거나 벤트 마스트로 유도하는 역할을 합니다.
SUS316L(저온용 오스테나이트 스테인리스 스틸)을 밸브 하우징과 바디 전체에 적용하여 -55°C까지의 극저온에서도 재료의 취성 파단(brittle fracture) 위험 없이 안정적으로 작동합니다. 설계 압력 10 bar, 시험 압력 15 bar로 가스 계통의 높은 내압 요구에 대응합니다.
Single Type(단일 밸브)과 Double Type(이중 밸브)으로 제공되어 시스템 설계에 따라 선택 가능하며, 플랜지 연결로 배관 계통에 직접 통합됩니다.
모델 라인업
| 타입 | 설계 압력(bar) | 시험 압력(bar) | 설계 온도(°C) | 재질 | 상태 | 연결 |
|---|---|---|---|---|---|---|
| ZGV Single Type | 10 | 15 | -55~80 | SUS316L | OPEN | Flange |
| ZGV Double Type | 10 | 15 | -55~80 | SUS316L | OPEN | Flange |
