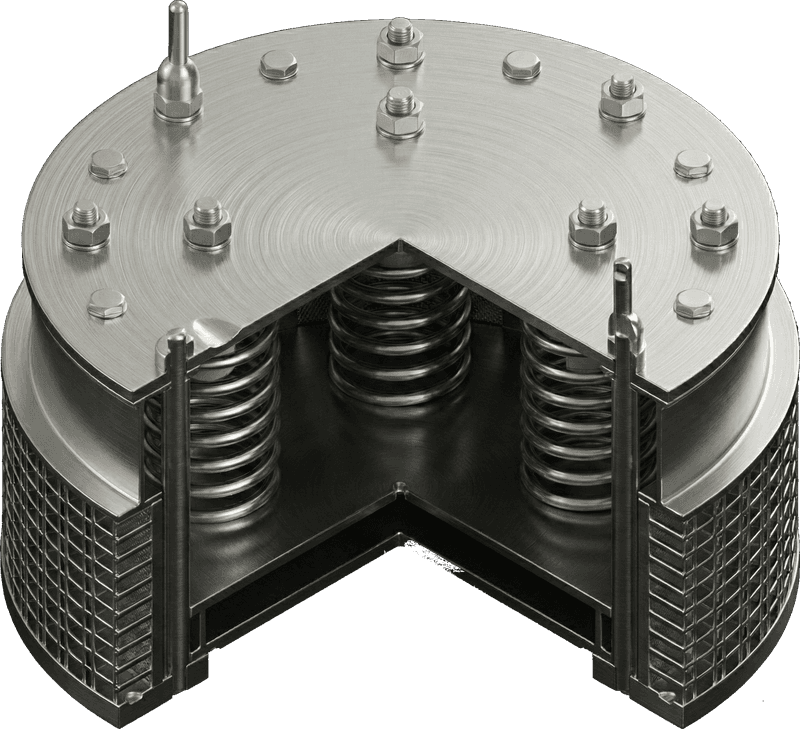

ZRE 시리즈 - DF 엔진 배기관용 폭발 방산 밸브
ZRE 시리즈는 이중연료(DF) 엔진의 배기관에 설치되는 폭발 방산 밸브로, 최대 700°C의 고온 환경에서 작동하며 배기계통의 안전을 보장합니다. 내열 소재와 특수 설계로 극한 환경에서의 신뢰성을 확보하였습니다.
관련 인증
DNVLRBVKR
특징
최대 작동 온도 700°C의 고온 내열 설계
DF 엔진 배기계통 전용
개방 압력: 0.15~0.22 bar
내열 소재 및 특수 씰링 적용
CFD 및 구조 해석 기반 최적 설계
장기간 무보수 운전 가능
적용 분야
- DF 엔진 터보차저 후단 배기 매니폴드
- LNG 추진선 배기 계통 안전 장치
- 고온·고압 배기 환경이 요구되는 MAN B&W, WinGD 엔진
- 700°C 이상 극한 온도 환경의 해양 발전 설비
기술 상세 정보
ZRE 시리즈는 이중연료(DF) 엔진의 배기 계통에 특화된 폭발 방산 밸브로, 선박 안전 밸브 기술 중 가장 극한 환경에서 작동하는 제품입니다.
최대 700°C의 고온 배기 환경에서 안정적으로 작동하기 위해 고온 내열 합금 소재와 특수 고온 씰링(sealing) 재질을 적용하였습니다. 개방 압력 0.15~0.22 bar의 낮은 범위에서도 정밀하게 반응하여 배기 계통에서 발생하는 압력 서지(surge)를 즉각 방출합니다.
CFD 시뮬레이션과 구조 해석을 통해 고온 가스 유동 시 발생하는 열 응력(thermal stress)과 진동 부하를 최소화하도록 설계되었습니다. DNV, LR, BV, KR 4개 선급의 인증을 취득하였으며, ZRE-320부터 ZRE-735까지 4가지 모델로 다양한 배기관 구경에 대응합니다.
모델 라인업

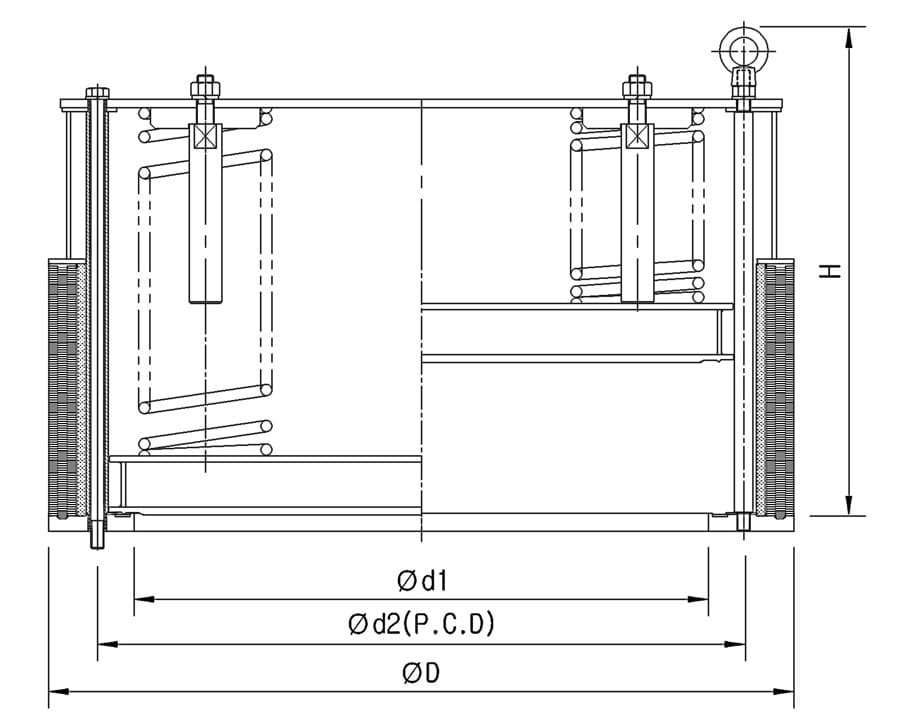

| 모델 | 유출 면적(cm²) | Ød1(mm) | Ød2(mm) | ØD(mm) | H(mm) | 마운팅 볼트 | 중량(kg) |
|---|---|---|---|---|---|---|---|
| ZRE-320 | 731 | 305 | 355 | 470 | 312 | 6-M12 | 63 |
| ZRE-420 | 1257 | 400 | 465 | 585 | 388 | 8-M16 | 116 |
| ZRE-565 | 2299 | 541 | 615 | 735 | 476 | 12-M16 | 210 |
| ZRE-735 | 3904 | 705 | 795 | 915 | 619 | 12-M16 | 355 |
