선박 엔진 안전밸브의 모든 것

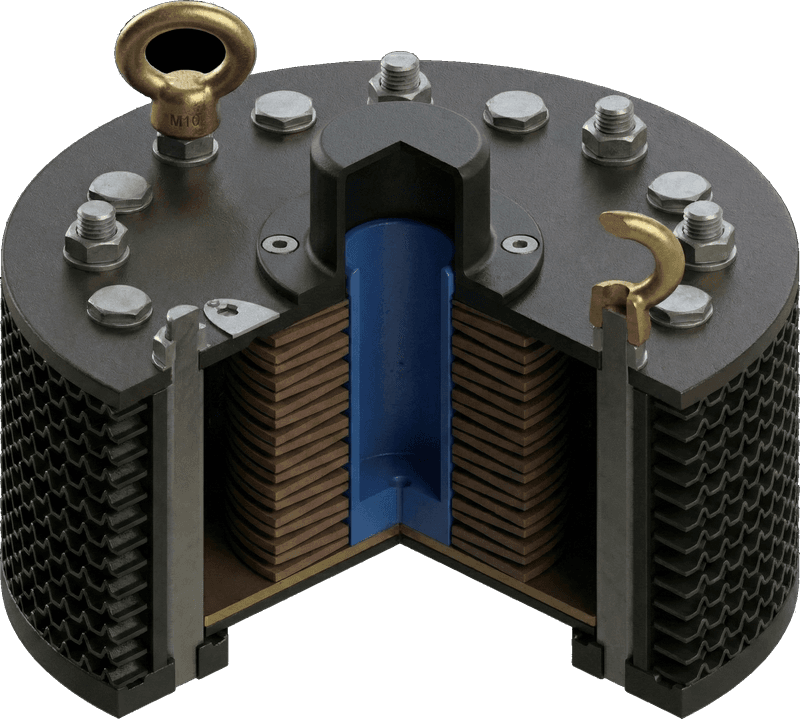

ZRI 시리즈 - DF 엔진 흡기관용 폭발 방산 밸브
ZRI 시리즈는 이중연료(DF) 엔진의 흡기 매니폴드에 설치되는 폭발 방산 밸브입니다. 비정상적인 압력 상승 시 신속하게 압력을 방출하여 엔진 무결성을 보호하며, CFD/구조 해석 기반의 최적 설계로 높은 신뢰성을 확보하였습니다.
관련 인증
DNVLRBVKR
특징
DF 엔진 흡기 매니폴드 전용 설계
빠른 응답 시간으로 효과적인 압력 방출
개방 압력: 3.5~6.3 bar 조절 가능
작동 온도: 40~60°C
CFD 및 구조 해석 기반 최적 설계
주요 DF 엔진 호환 (MAN, WinGD)
적용 분야
- MAN B&W 및 WinGD DF 엔진 흡기 매니폴드
- LNG 추진 선박의 이중연료 엔진 계통
- 컨테이너선, LNG 캐리어, RORO선 주기
- 육상 발전소 및 해양 플랫폼 DF 발전기 엔진
기술 상세 정보
ZRI 시리즈는 이중연료(DF, Dual Fuel) 엔진의 흡기 매니폴드에서 가스 모드 운전 중 발생할 수 있는 폭발적 압력 상승에 대응하기 위해 설계된 전용 릴리프 밸브입니다.
DF 엔진은 LNG(천연가스)와 중유를 혼용하는 엔진으로, 가스 연료 흡기 계통에서 미연소 가스가 누적될 경우 폭발 위험이 있습니다. ZRI 시리즈는 이 위험을 방지하기 위해 개방 압력 3.5~6.3 bar 범위에서 정밀하게 조정 가능하며, 작동 온도 40~60°C 범위에서 안정적으로 동작합니다.
CFD(전산유체역학) 및 구조 해석을 통해 최적화된 유동 경로를 설계함으로써, 압력 방출 시 내부 부품에 가해지는 충격을 최소화하고 반복 작동 신뢰성을 높였습니다. ZRI-98부터 ZRI-266까지 5가지 모델로 다양한 흡기 매니폴드 구경에 대응합니다.
모델 라인업

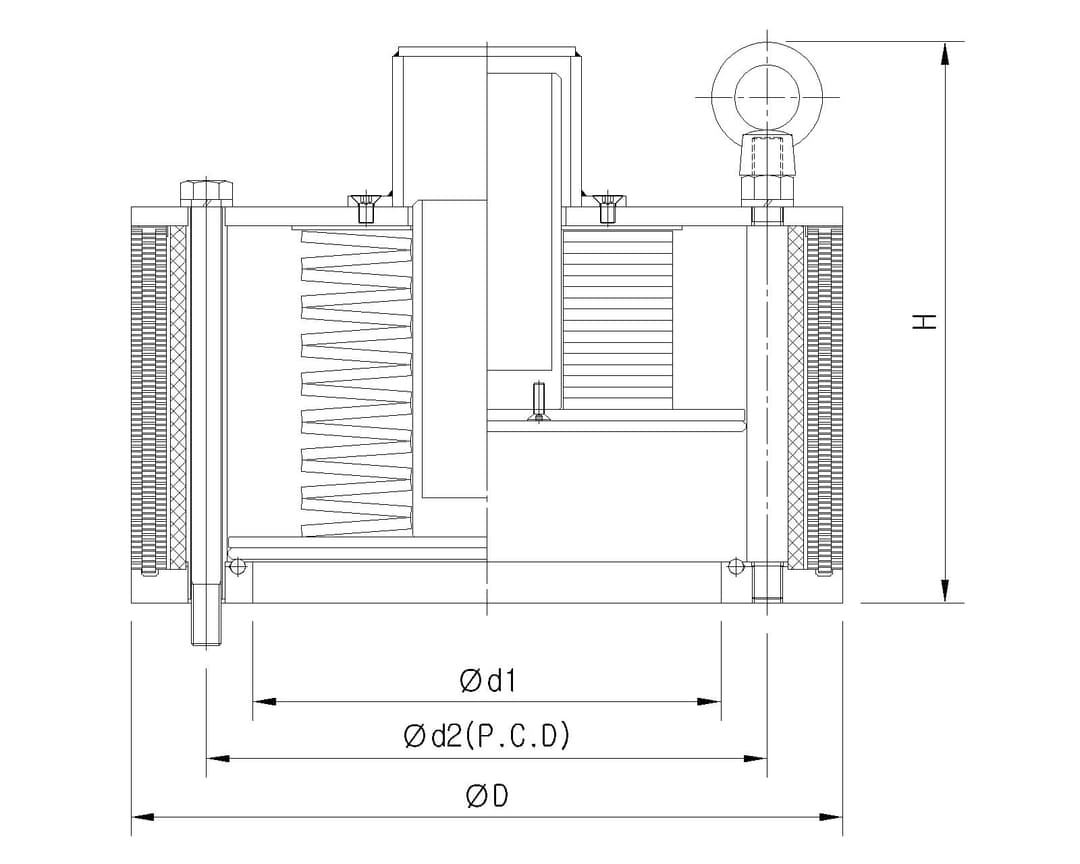

| 모델 | 유출 면적(cm²) | Ød1(mm) | Ød2(mm) | ØD(mm) | H(mm) | 마운팅 볼트 | 중량(kg) |
|---|---|---|---|---|---|---|---|
| ZRI-98 | 75 | 98 | 138 | 210 | 230 | 4-M12 | 18 |
| ZRI-122 | 117 | 122 | 165 | 240 | 260 | 6-M12 | 25 |
| ZRI-173 | 235 | 173 | 225 | 305 | 320 | 6-M16 | 42 |
| ZRI-224 | 394 | 224 | 280 | 365 | 390 | 8-M16 | 68 |
| ZRI-266 | 555 | 266 | 335 | 420 | 450 | 8-M16 | 95 |
